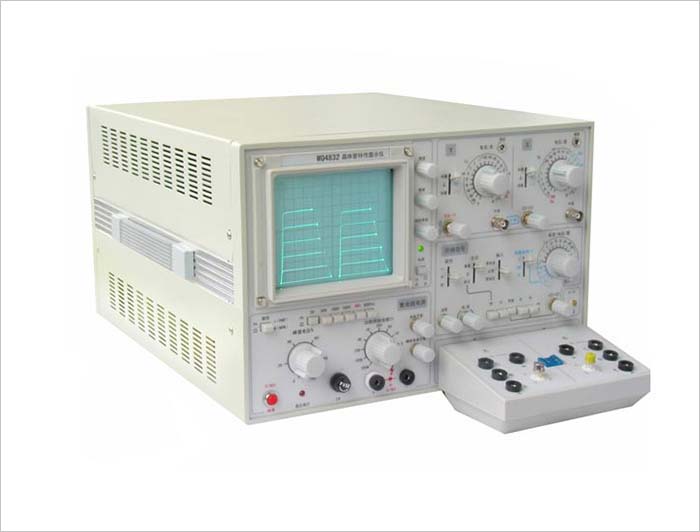

WQ4832型晶體管特性圖示儀采用示波管顯示半導體器件的各種特性曲線。本儀器具有二簇曲線顯示，雙向集電極掃描功能，可以對被測半導體器件的特性進行對比分析，便于晶體管的配對。設有5kV高壓裝置。本儀器適用于各種半導體三極管、二極管、場效應管、可控硅、穩壓二極管、及三端穩壓器等器件的測試。
技術參數
Ｙ軸偏轉因數
集電極電流范圍：（IC）0.5μA/div—1A/div 分２０檔
（IR）50nA/div—1μA/div 分５檔
基極電流或基極源電壓（ ）0.01V/div
外接輸入：0.01V/div
Ｘ軸偏轉因數
集電極電壓范圍：（VC）10mV/div—50V/div 分12檔
(VD) 500V/div
基極電流或基極源電壓（ ）0.01V/div
外接輸入：0.01V/div
階梯信號
階梯電流范圍：0.5μA/級--100mA/級 分17檔
階梯電壓范圍：0.05V/級—1V/級 分5檔
串聯電阻：O、10KΩ、1MΩ 分３檔
每簇級數：1—10級 連續可調。
每秒級數：200
極性：正、負、異 分三檔。
集電極掃描信號
峰值電壓范圍及電流容量：
0—10V檔 (10A)
0—50V檔 (1A)
0—100V檔 (0.5A)
0—500V檔 (0.1A)
0—5KV檔 (5mA)
0--500VAC檔 (0.1A)
功耗限制電阻： 0~500KΩ 分11檔
一般性能
形式：臥式
外形尺寸：320×210×400(mm)
重量：約18kg
電源電壓：220V±10%
頻率： 50Hz±5%
視在功率：非測試狀態 約50VA
最大功率：約80VA
|
